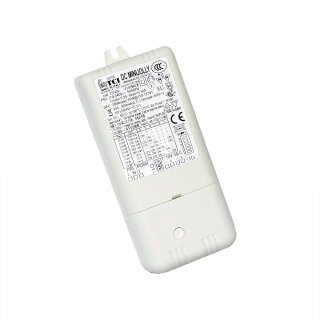

TCI Mini Jolly Vorschaltgerät weiß für LED bis 20W dimmbar mittels Taster oder 1...10V

TCI Mini Jolly Vorschaltgerät weiß für LED bis 20W dimmbar mittels Taster oder 1...10V

Artikelnummer: 122400
GTIN: 8010703307957
Kategorie: Netzteile
Hersteller: TCI

Artikel mit längerer Lieferzeit

Ausverkauft

TCI Mini Jolly Vorschaltgerät weiß für LED bis 20W dimmbar mittels Taster oder 1...10V

20W Multi LED Konverter mit interner Dimmfunktion.
Multifunktionell: Konstantstrom (mA) oder Konstantspannung (V)
Geeignet für LED Module und LED Strips
Dimmbar per Taster oder 1...10V Schnittstelle
- Taster kurz drücken zum Ein- bzw. Ausschalten
- Durch längeres Drücken wird die Helligkeit erhöht bzw. verringert
- Bei Erreichen des Minimal- oder Maximalwertes wird automatisch gestoppt

Abmessungen:
Länge 110,4mm
Breite 52mm
Höhe 22mm

Lochausschnitt: 55mm

Schutzklasse: IP20
DIP-Switch
Active PFC

Eingangsspannung
AC 110~127V
AC 220~240V
DC 176~264V
Frequenz 50...60Hz
Leistung 0~20W
Max. Leitungslänge:
<500mA 50m (1 mm²)
<700mA 50m (2,5mm²)
Abdeckung mit Zugentlastung
Anschlussbereich:
Pri: 0,5-1,5mm²
Sec: 0,5-1,5mm²
1..10V: 0,5-1,5mm²
Überhitzungsschutz
Kurzschlussschutz
Netzüberspannungsschutz
Überlastungsschutz
Schutzklasse II
EN50172 (VDE 0108)
EN55015
EN61000-3-2
EN61000-3-3
EN61347-1
EN61347-2-13
EN61547
EN62384
VDE 0710-T14

Konstantstrom:
15W   max 43V 350mA
20W   max 40V   500mA
20W   max 36V   550mA
20W   max 29V   700mA
20W   max 24V   850mA
20W   max 22V   900mA

Konstantspannung:
9W   10V   max 900mA
10W 12V   max 900mA
20W 24V   max 900mA

ACHTUNG: Nur Taster ohne Beleuchtung einsetzen! Taster nicht im Lieferumfang.

RESET: Die Verwendung eines Tasters aktiviert den PUSH-Modus. Um diesen zu deaktivieren und wieder die 1...10V Schnittstelle zu nutzen ist ein RESET erforderlich. Um diesen durchzuführen, legen Sie für mind. 2 Sek. <0,5V an der 1...10V Schnittstelle an.
